Anleitung mobile Tonanlage

Anwendungsfall:

Verstärkung mit einem Mikrofon oder Headset
Musikwiedergabe von einem mobilen Endgerät (Bluetooth)

Benötigtes Material:

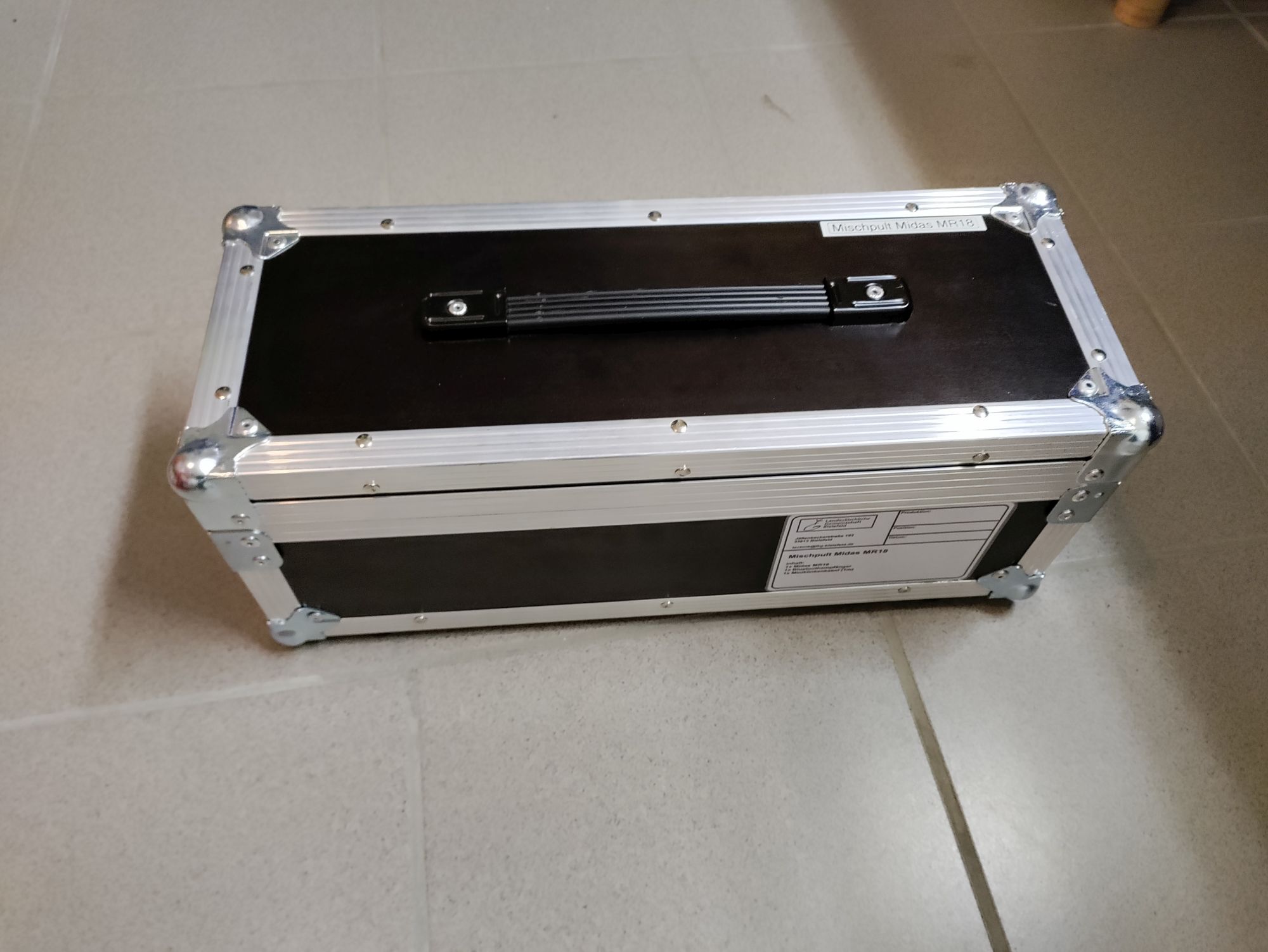

• 1x Mischpult (Midas MR18) Bild ansehen

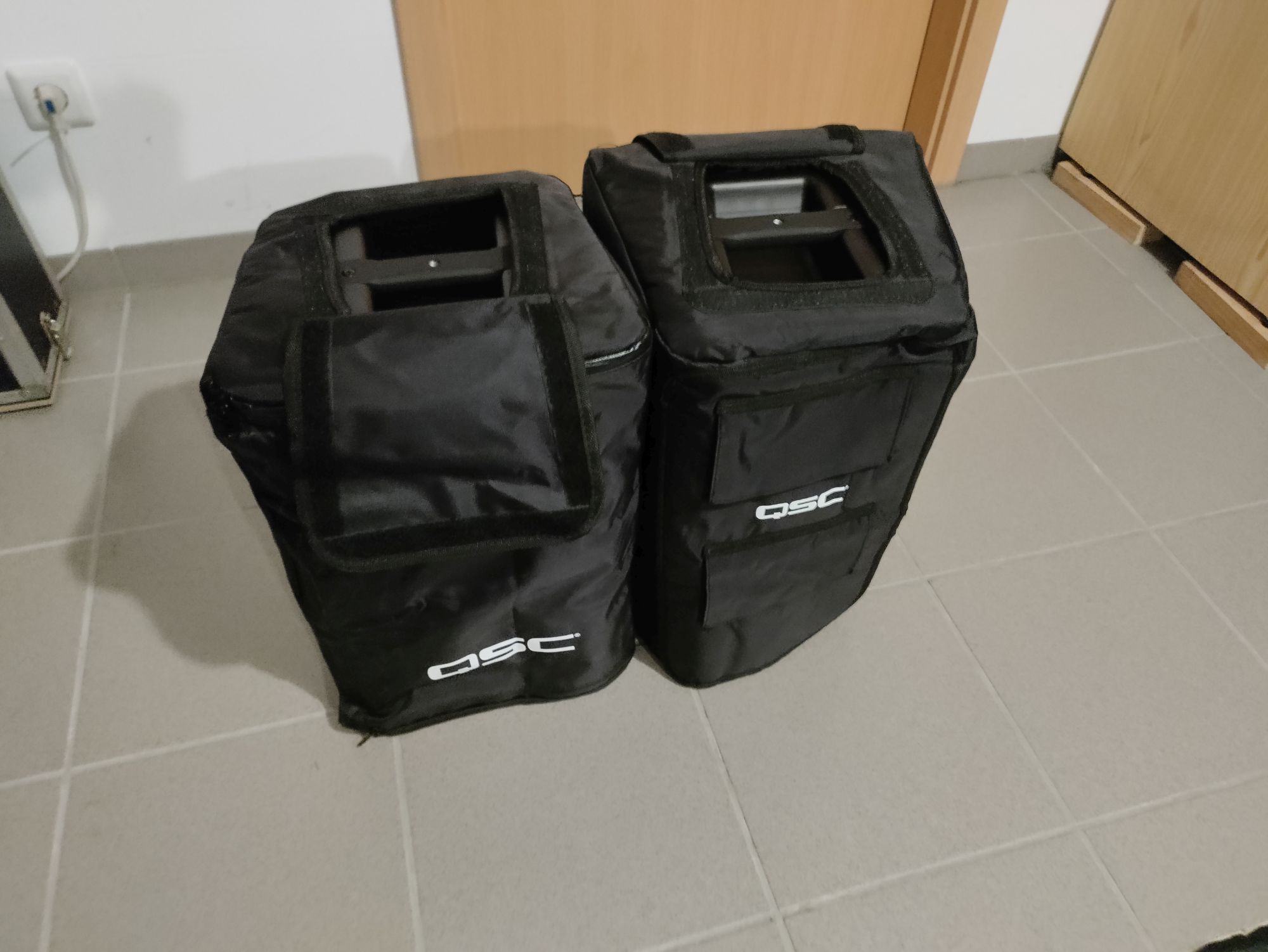

• 2x Lautsprecher (QSC K8.2) Bild ansehen

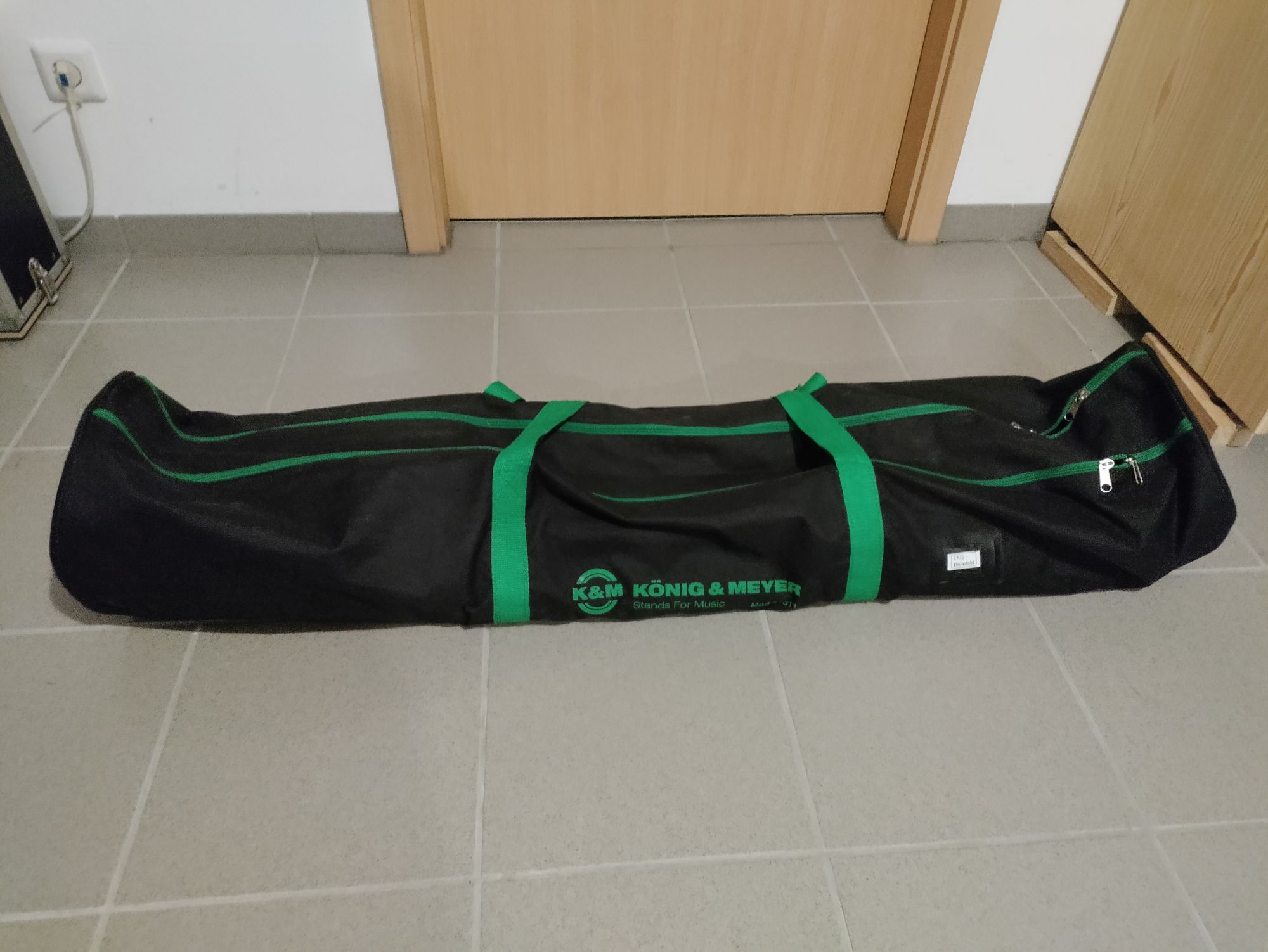

• 2x Lautsprecherstative (K&M Dreibein) Bild ansehen

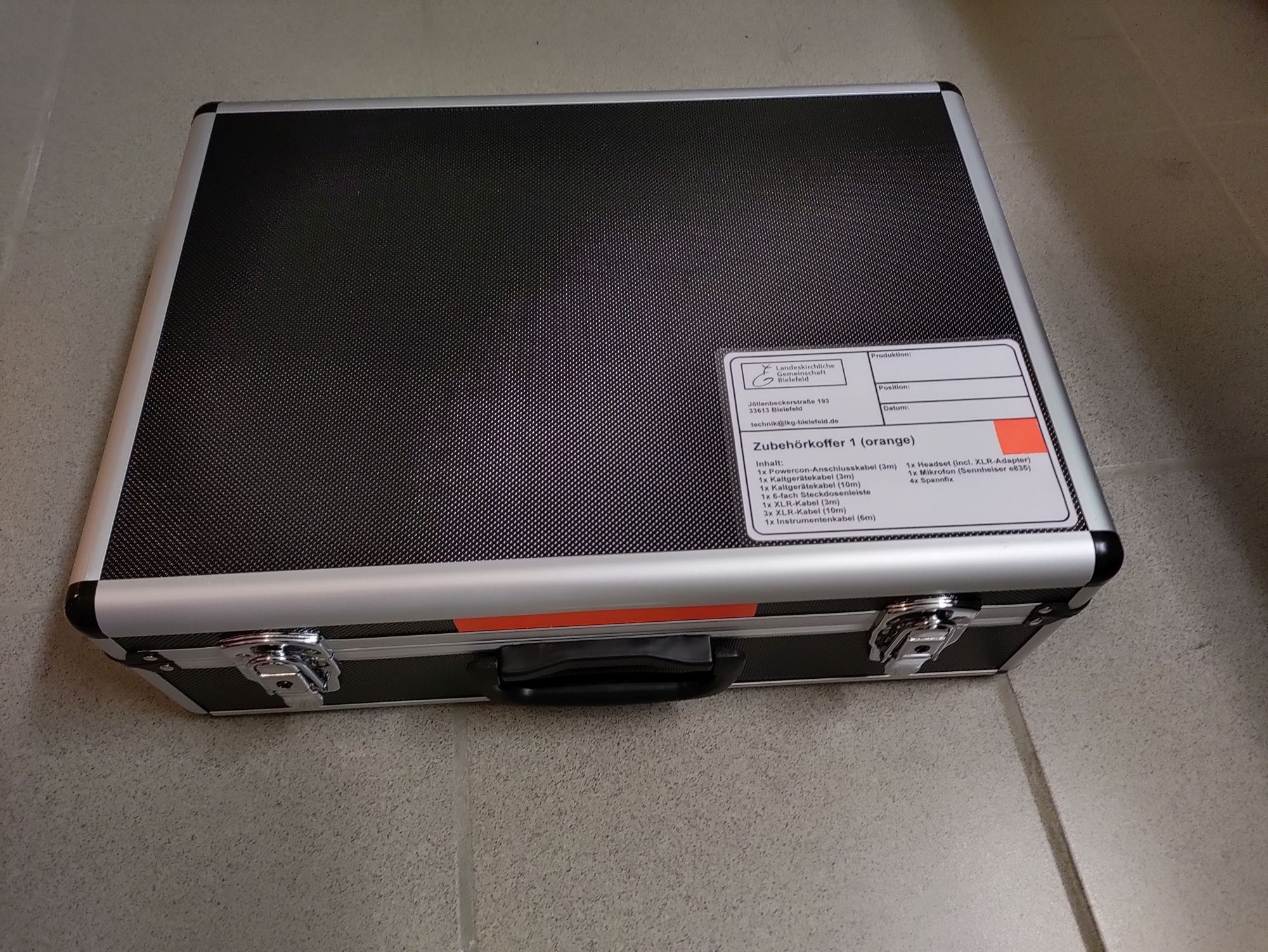

• 1x Zubehörkoffer 1 (orange) Bild ansehen
  darin enthalten:
  • 1x Powercon-Anschlusskabel (3m)
  • 1x Kaltgerätekabel (3m)
  • 1x Kaltgerätekabel (10m)
  • 1x 6-fach Steckdosenleiste
  • 1x XLR-Kabel (3m)
  • 3x XLR-Kabel (10m)
  • 1x Instrumentenkabel (6m)
  • 1x Headset (incl. XLR-Adapter)
  • 1x Mikrofon (Sennheiser e835)
  • 4x Spannfix
  • 1x Lautstärkeregler
  • 1x Stereo-XLR-Kabel
• 1x eigenes Smartphone oder Tablet zur Steuerung

Aufbau:

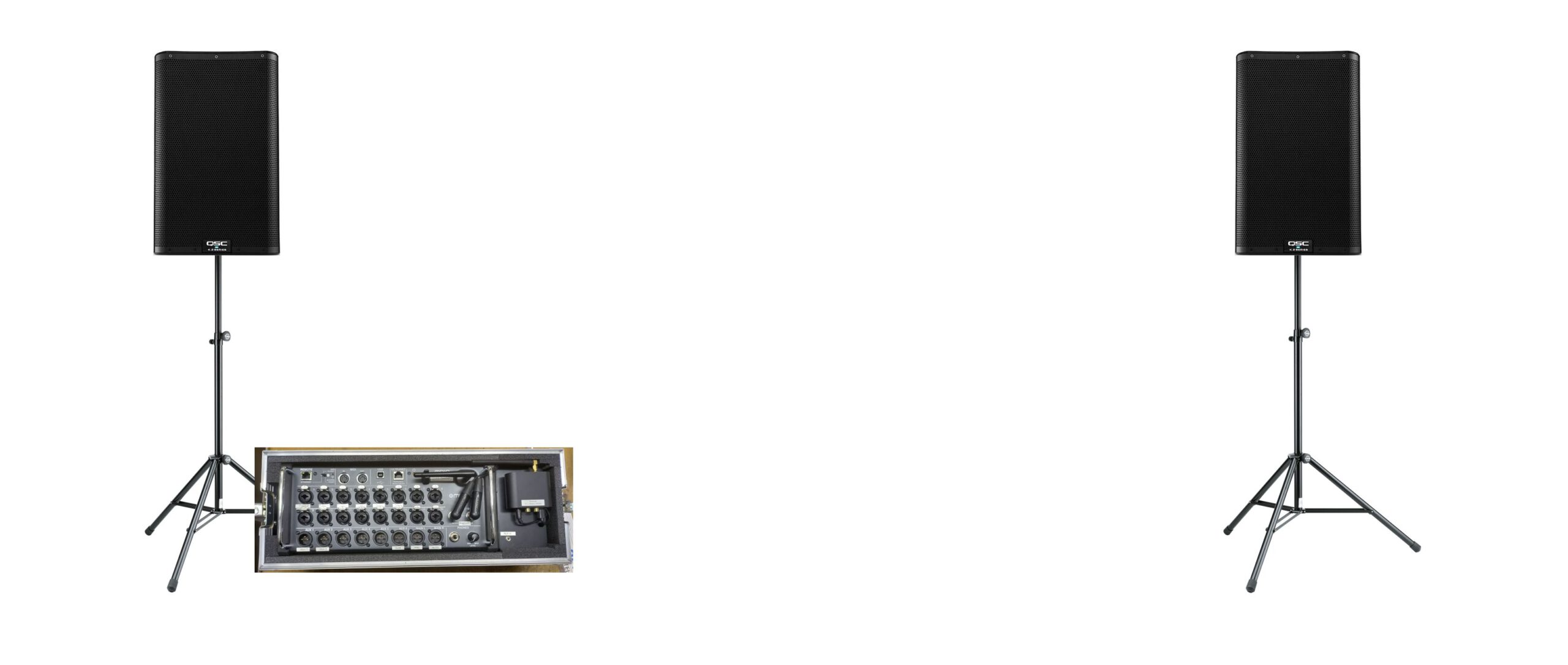

1. Lautsprecher und Mischpult links und rechts von der Bühne aufstellen.

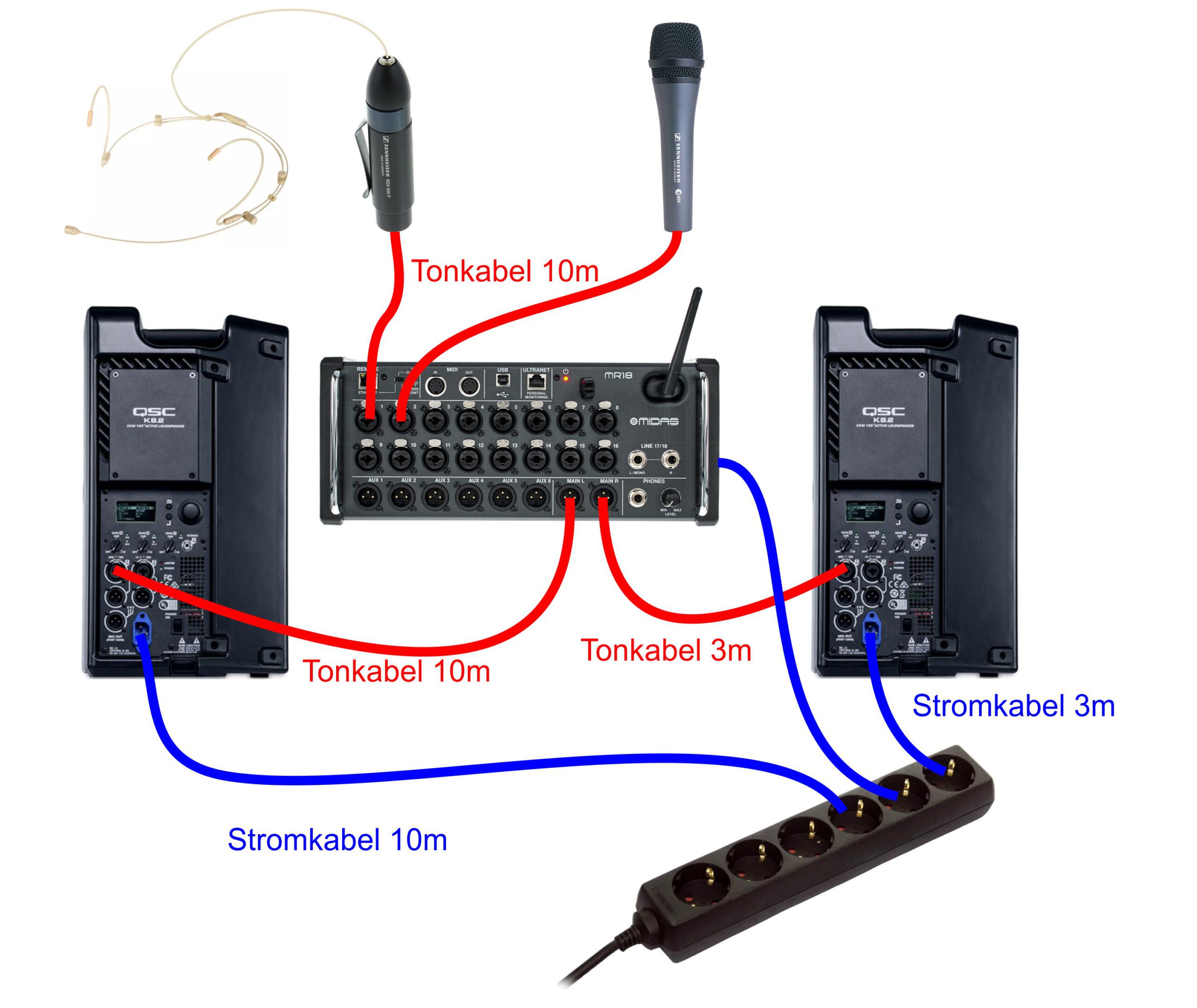

2. Alle Kabel wie im Bild anschließen. (alle Steckverbindungen sind vollständig beschriftet)
3. Wenn alle Kabel eingesteckt sind, die beiden Lautsprecher einschalten.
   Die Lautstärkeregler der QSC-Lautsprecher müssen auf Mittelstellung (weißer Punkt) stehen.

Erweiterung (Aufbau):

Als Erweiterung liegt ein Lautstärkeregler bei. Dieser wird mithilfe des Stereo-XLR-Kabels (gemäß der Beschriftung) zwischen Mischpult und Lautsprecher gesteckt.
(Während umgesteckt wird, müssen die Lautsprecher ausgeschaltet sein.)
Dieser ist gedacht für eine unkomplizierte Lautstärkeregelung ohne Smartphone/Tablet.



Betrieb:

• Mikrofon, Headset und Bluetooth funktionieren sobald alle Schritte des Aufbau durchgeführt wurden
• Um die Lautstärke zu regeln, muss ein Smartphone oder Tablet mit dem Mischpult verbunden werden (Anleitung siehe „Smartphone/Tablet mit dem Mischpult verbinden“)
  Wahlweise kann der Lautstärkeregler angeschlossen werden (Anleitung siehe „Kleine Tonanlage“ -> „Erweiterung (Aufbau):“)

Abbau:

1. Zuerst die beiden Lautsprecher ausschalten.
2. Danach alle Kabel auseinanderziehen.
3. Zuletzt alles zusammen packen.

Anwendungsfall:

Verstärkung einer Band und Sprache

Benötigtes Material:

• 1x Mischpult (Midas MR18) Bild ansehen
• 2x Lautsprecher (QSC K8.2) Bild ansehen

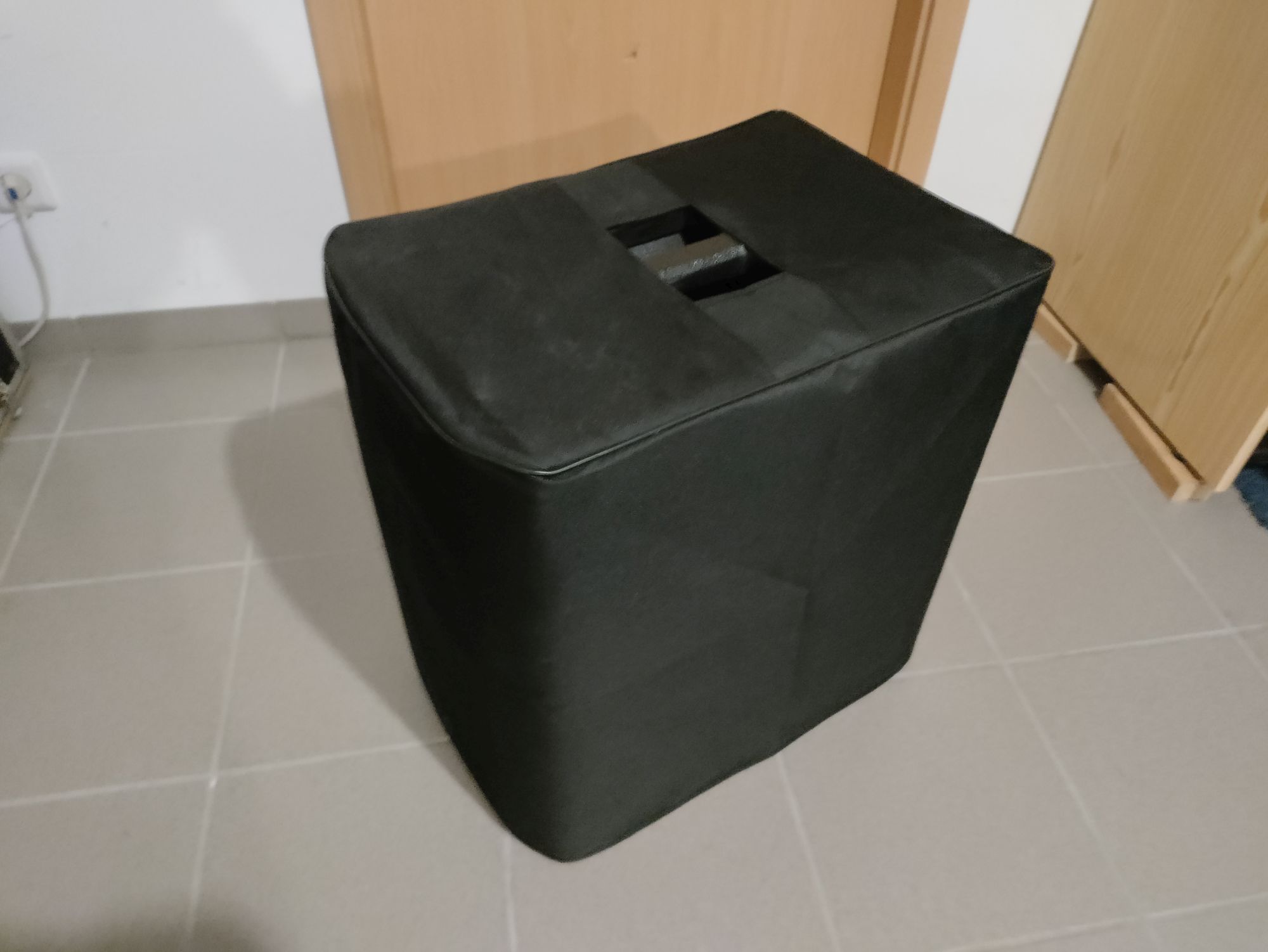

• 1x Subwoofer (dB Technologies SUB 612) Bild ansehen
• 2x Lautsprecherstative (K&M Dreibein) Bild ansehen

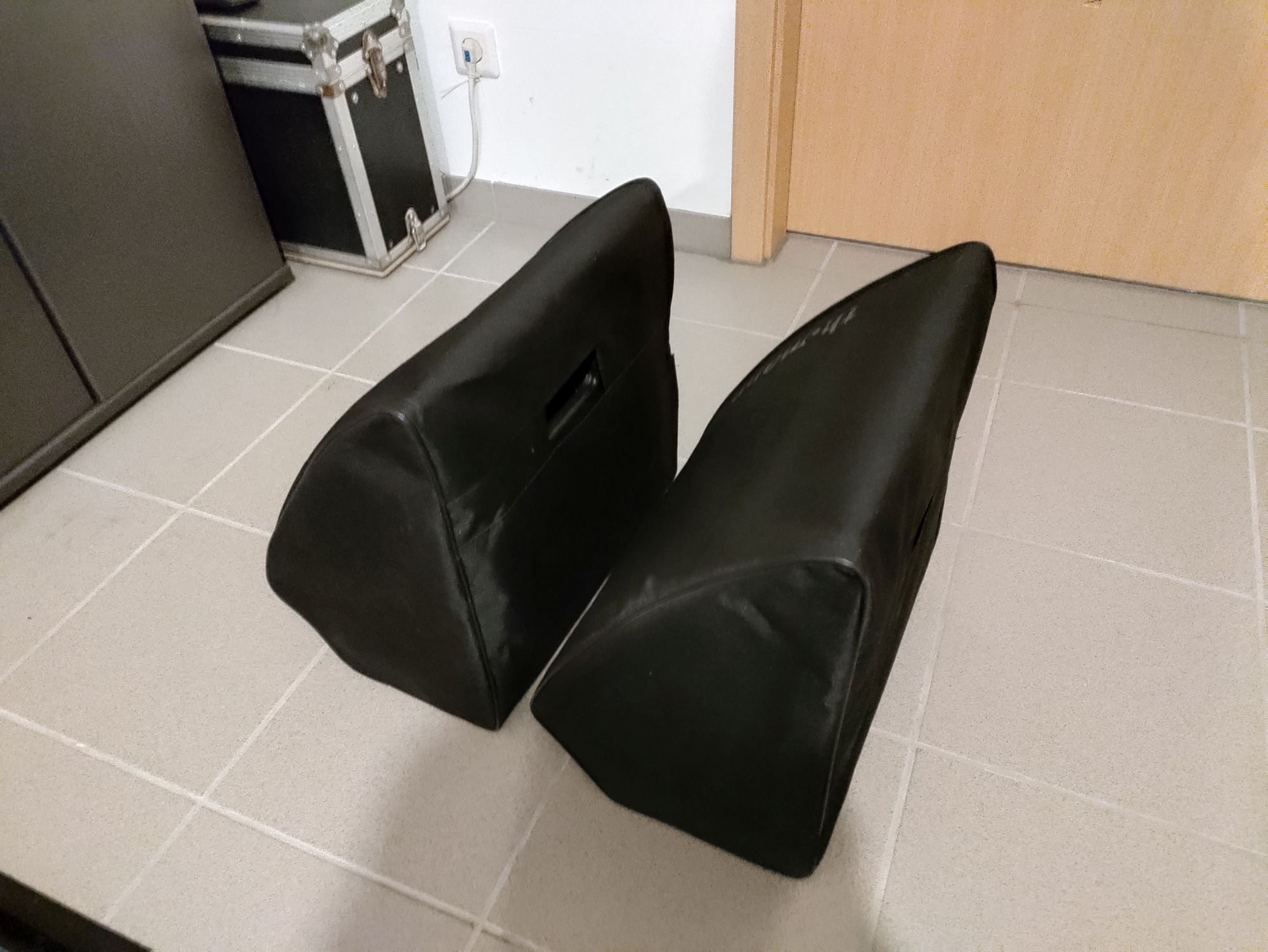

• 2x Monitorboxen (dB Technologies FMX 10) Bild ansehen
• 1x Zubehörkoffer 1 (orange) Bild ansehen
  darin enthalten:
  • 1x Powercon-Anschlusskabel (3m)
  • 1x Kaltgerätekabel (3m)
  • 1x Kaltgerätekabel (10m)
  • 1x 6-fach Steckdosenleiste
  • 1x XLR-Kabel (3m)
  • 3x XLR-Kabel (10m)
  • 1x Instrumentenkabel (6m)
  • 1x Headset (incl. XLR-Adapter)
  • 1x Mikrofon (Sennheiser e835)
  • 4x Spannfix
  • 1x Lautstärkeregler
  • 1x Stereo-XLR-Kabel

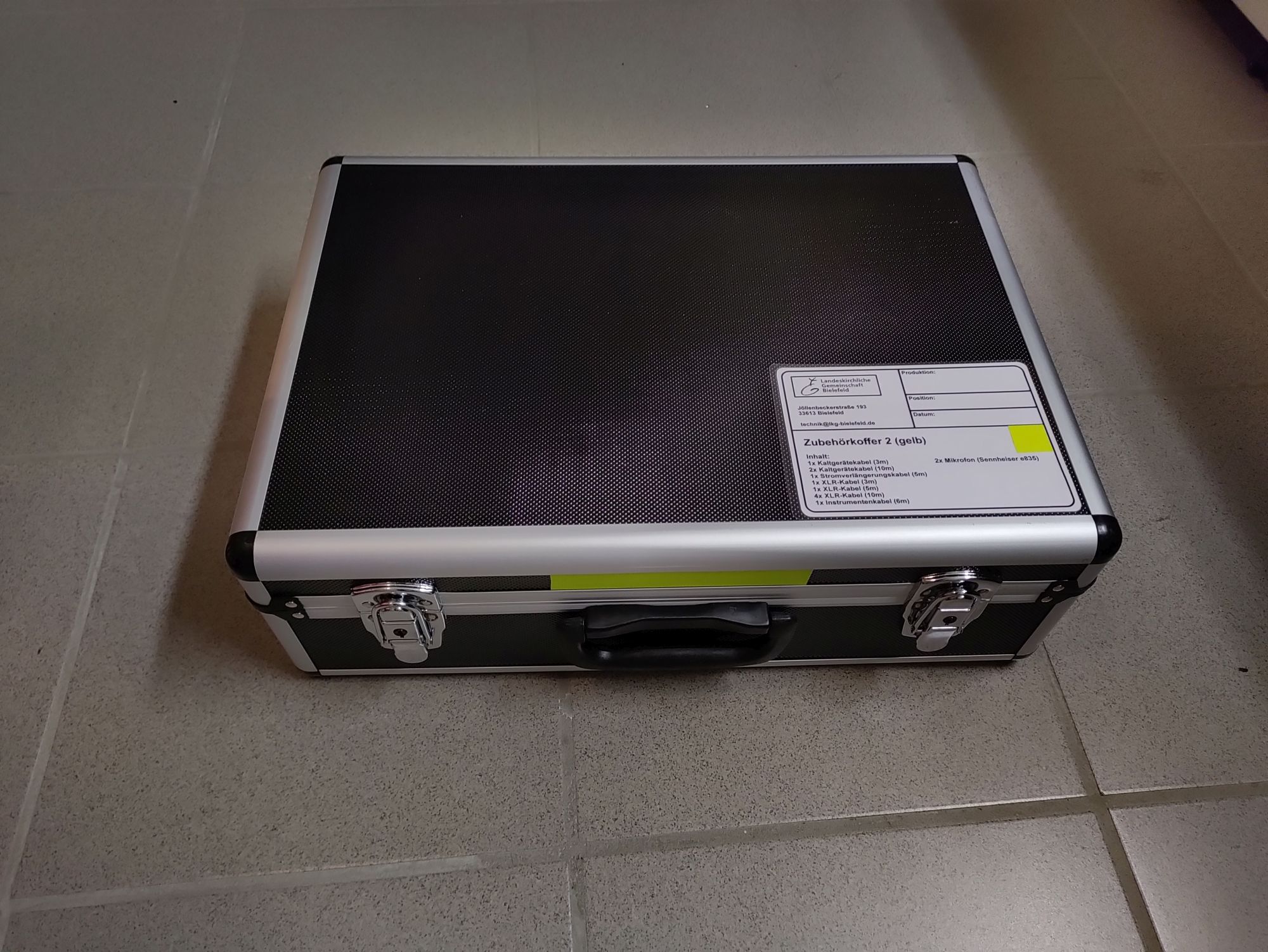

• 1x Zubehörkoffer 2 (gelb) Bild ansehen
  darin enthalten:
  • 1x Kaltgerätekabel (3m)
  • 2x Kaltgerätekabel (10m)
  • 1x Stromverlängerungskabel (5m)
  • 1x XLR-Kabel (3m)
  • 1x XLR-Kabel (5m)
  • 4x XLR-Kabel (10m)
  • 1x Instrumentenkabel (6m)
  • 2x Mikrofon (Sennheiser e835)
• 1x eigenes Smartphone oder Tablet zur Steuerung

Aufbau:

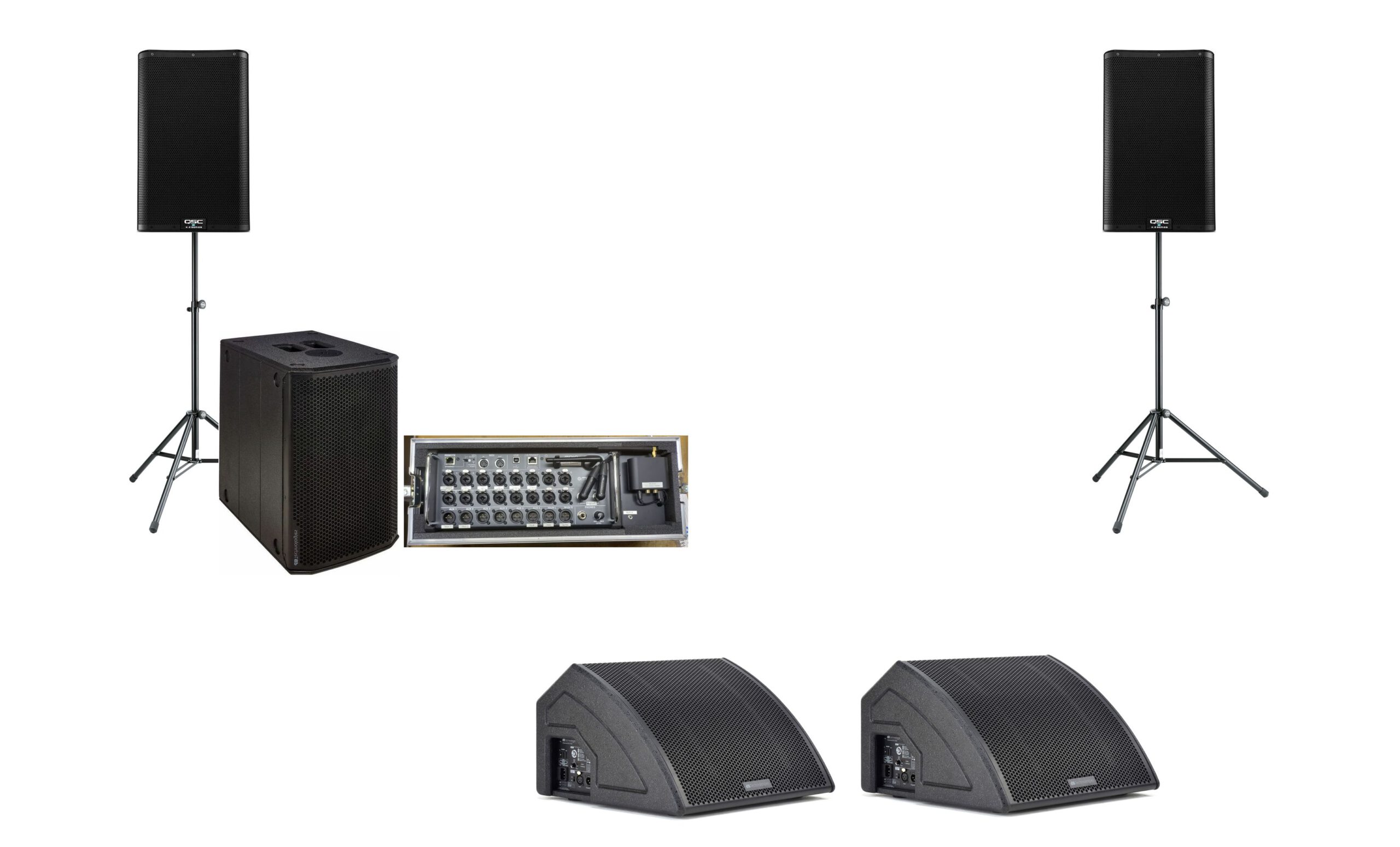

1. Zuerst die Lautsprecher und das Mischpult aufstellen.

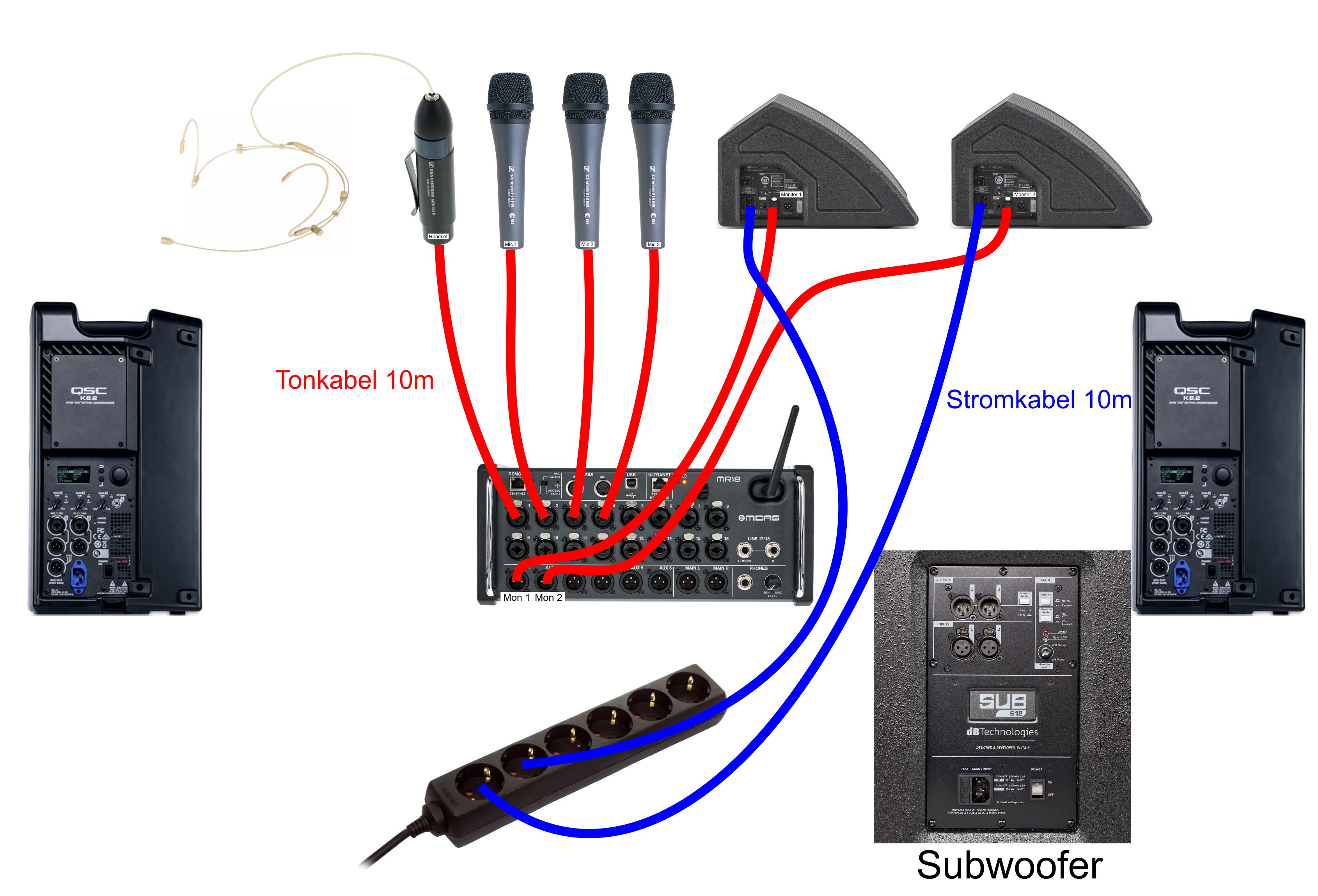

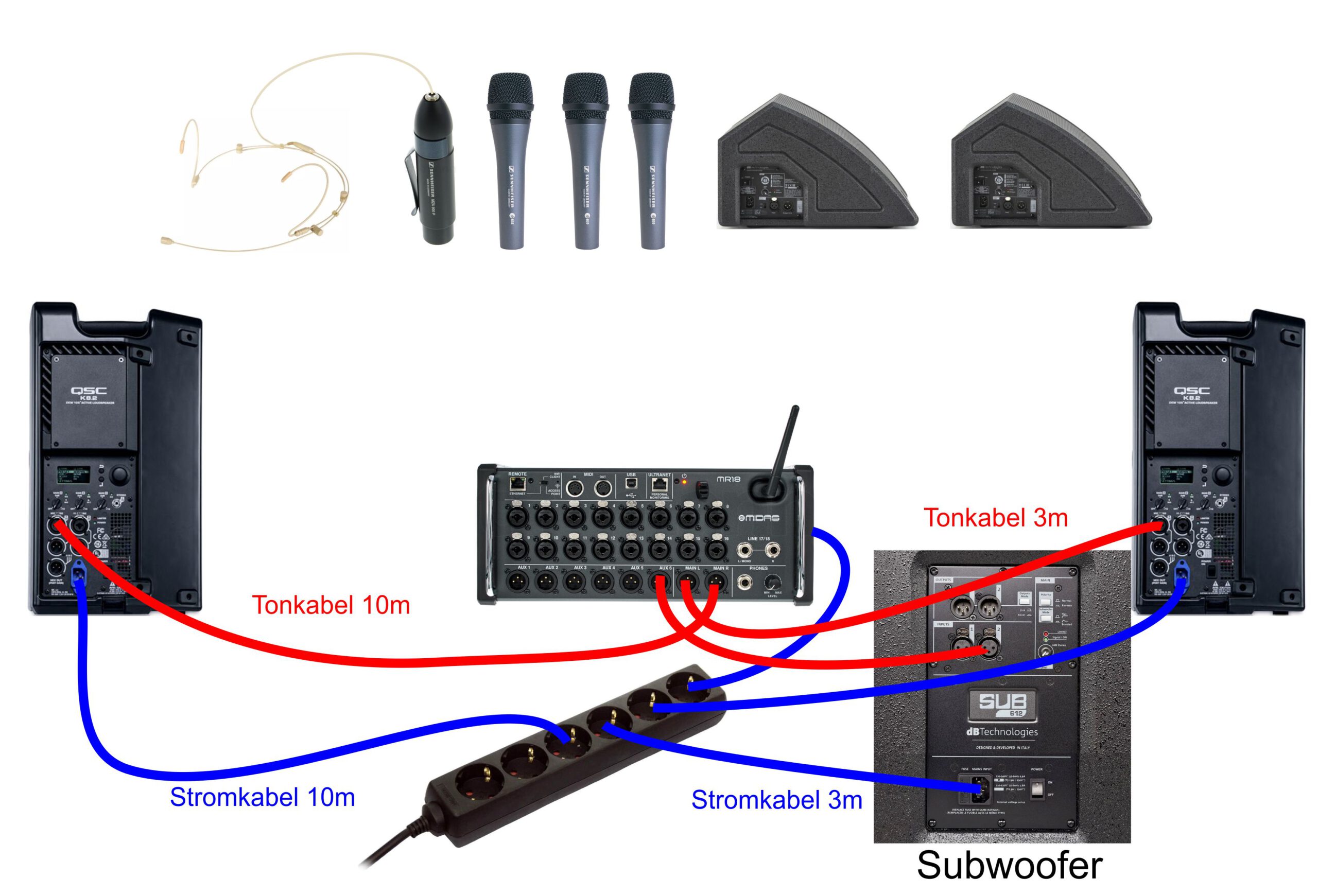

2. Zunächst die Kabel (wie in Bildern gezeigt) anschließen. (alle Steckverbindungen sind vollständig beschriftet)
3. Wenn alle Kabel gesteckt sind, beide Lautsprecher, den Subwoofer und die Monitorboxen einschalten.
   Die Lautstärkeregler der QSC-Lautsprecher müssen auf Mittelstellung (weißer Punkt) stehen.
4. Bei Bedarf die Monitorboxen an dem jeweiligen Lautstärkeregler (an der Monitorbox) nachregeln.

Betrieb:

• Mikrofon, Headset und Bluetooth funktionieren sobald alle Schritte des Aufbau durchgeführt wurden
• Um mehr Eingänge zu nutzen und die Lautstärke zu regeln, muss ein Smartphone oder Tablet mit dem Mischpult verbunden werden (Anleitung siehe „Smartphone/Tablet mit dem Mischpult verbinden“)

Abbau:

1. Zuerst Lautsprecher, Subwoofer und Monitorboxen ausschalten.
2. Danach alle Kabel auseinanderziehen.
3. Zuletzt alles zusammen packen und die Kabel passend wie beschriftet (orange/gelb) auf die Zubehörkoffer aufteilen.

Verfügbarkeit Anfragen unter: https://www.ec-bielefeld.de/kalender/

Android:

zum Download im Playstore

iPad/Mac:

zum Download im Appstore

Windows:

zum Download



Sollte die App auf dem Android-Smartphone nicht funktionieren:

1. „M-Air“ App deinstalieren
2. folgende App instalieren: download



Sollte diese App auch nicht funktionieren:

Alternative App: Mixing Station

1. Nach WLAN suchen:
   SSID: Midas-MR18_LKG-Bielefeld
   Passwort: „JoelleTechnik“
2. M-AIR App starten
3. Schaltfläche „Search“ antippen
4. Eintrag „Midas-MR18-LKG-Bielefeld 1.17 192.168.1.1“ auswählen

Fehlerbehebung:

• falls das WLAN nicht auftaucht, muss der kleine Schiebeschalter auf dem Mischpult nach rechts auf „ACCESS POINT“ gestellt werden

1. Mischpult an den Strom anstecken
2. Bluetooth am Smartphone/Tablet aktivieren
3. Nach neuen Bluetoothgeräten suchen
4. Bluetoothgerät „Inno-Maker-000368“ koppeln

Falls die blaue LED am Bluetoothempfänger dauerhaft leuchtet und sich das Smartphone/Tablet nicht mit dem Bluetooth verbinden lässt.

• Den kleinen schwarzen Knopf (neben der blauen LED) gedrückt halten, bis die LED anfängt zu blinken. Jetzt ist die Kopplung möglich.

Um die Standard Szene im Mischpult wiederherzustellen wird ein Smartphone/Tablet benötigt:

1. Das Mischpult muss eingeschaltet und das Smartphone/Tablet mit dem Mischpult verbunden sein.

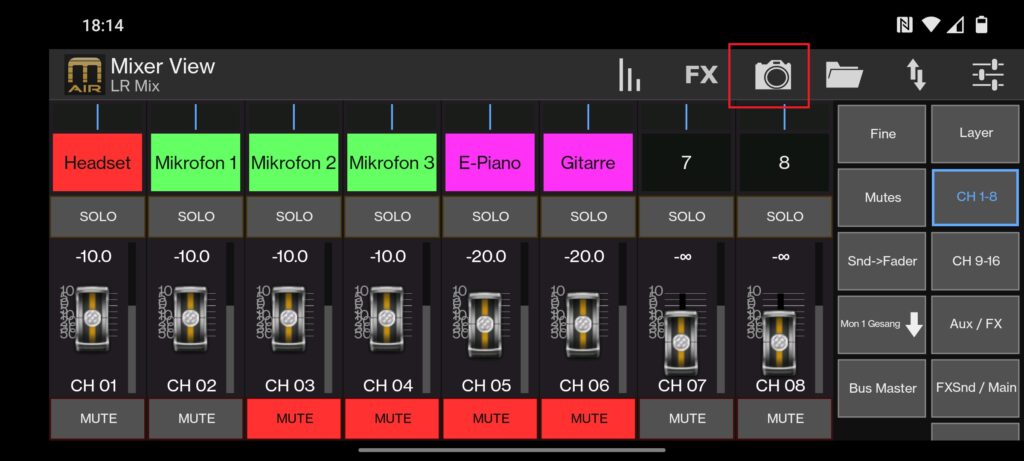

2. Oben in der Leiste auf das Kamera-Symbol tippen. (Link zum Bild auf Tablet)

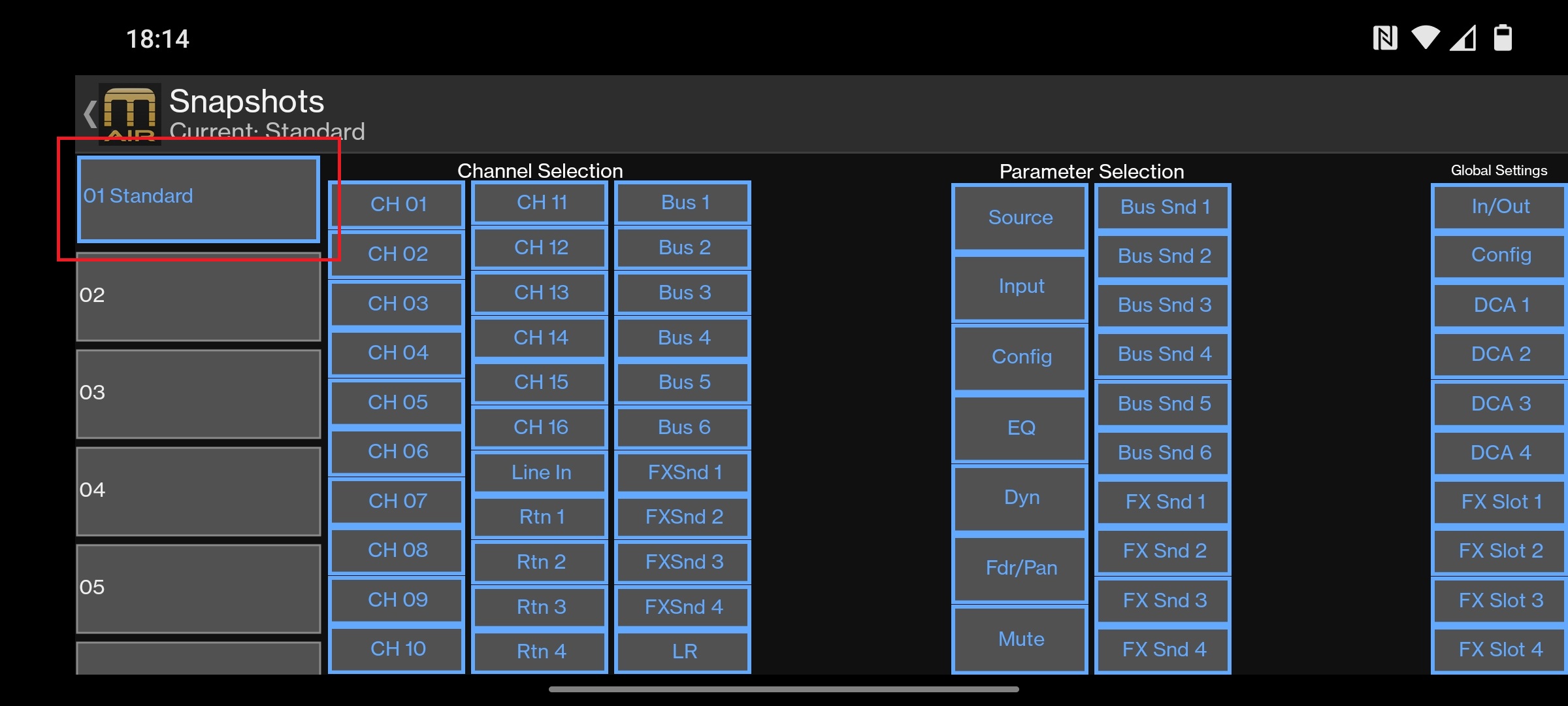

3. Oben links die Schaltfläche: „01 Standard“ lange gedrückt halten, bis ein Fenster aufgeht. (Link zum Bild auf Tablet)

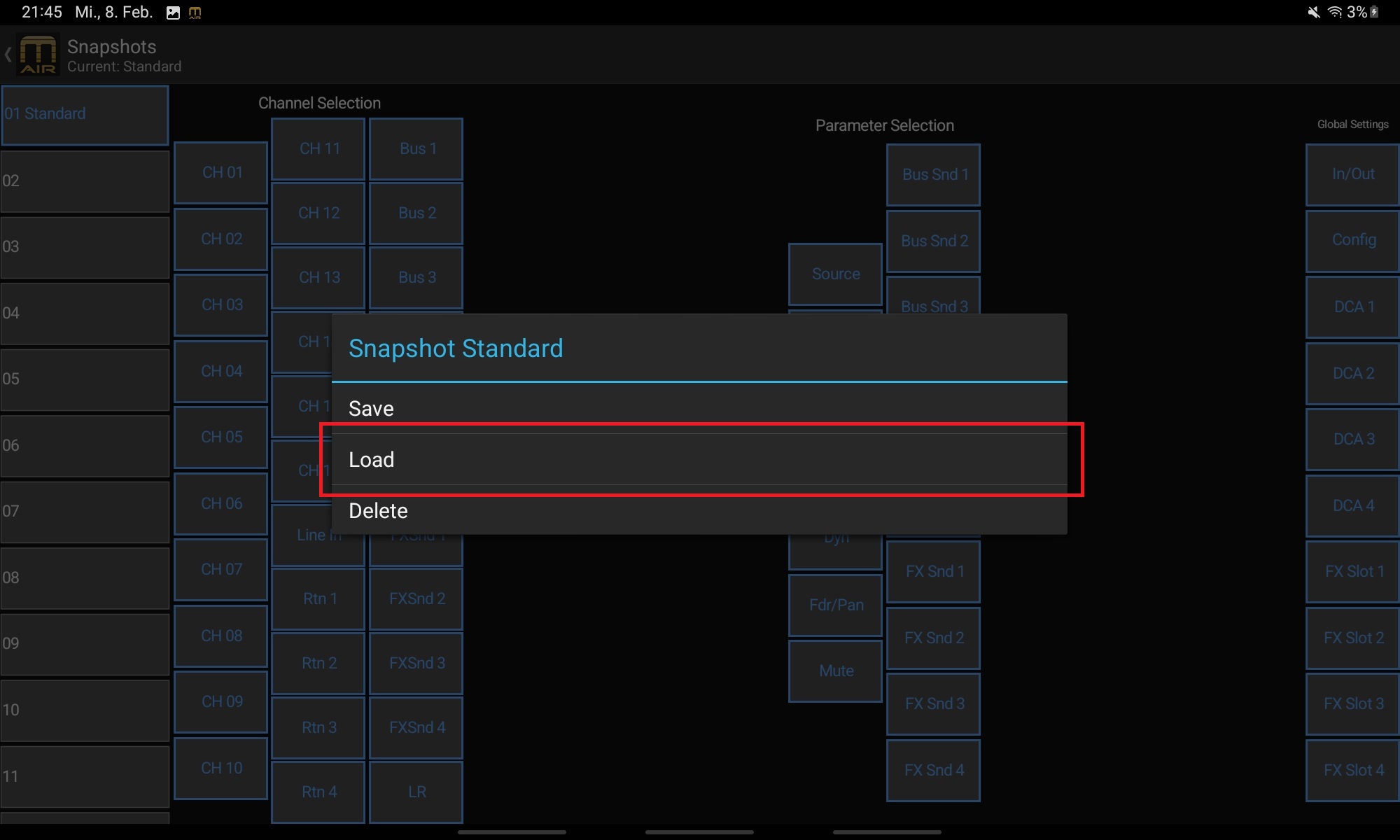

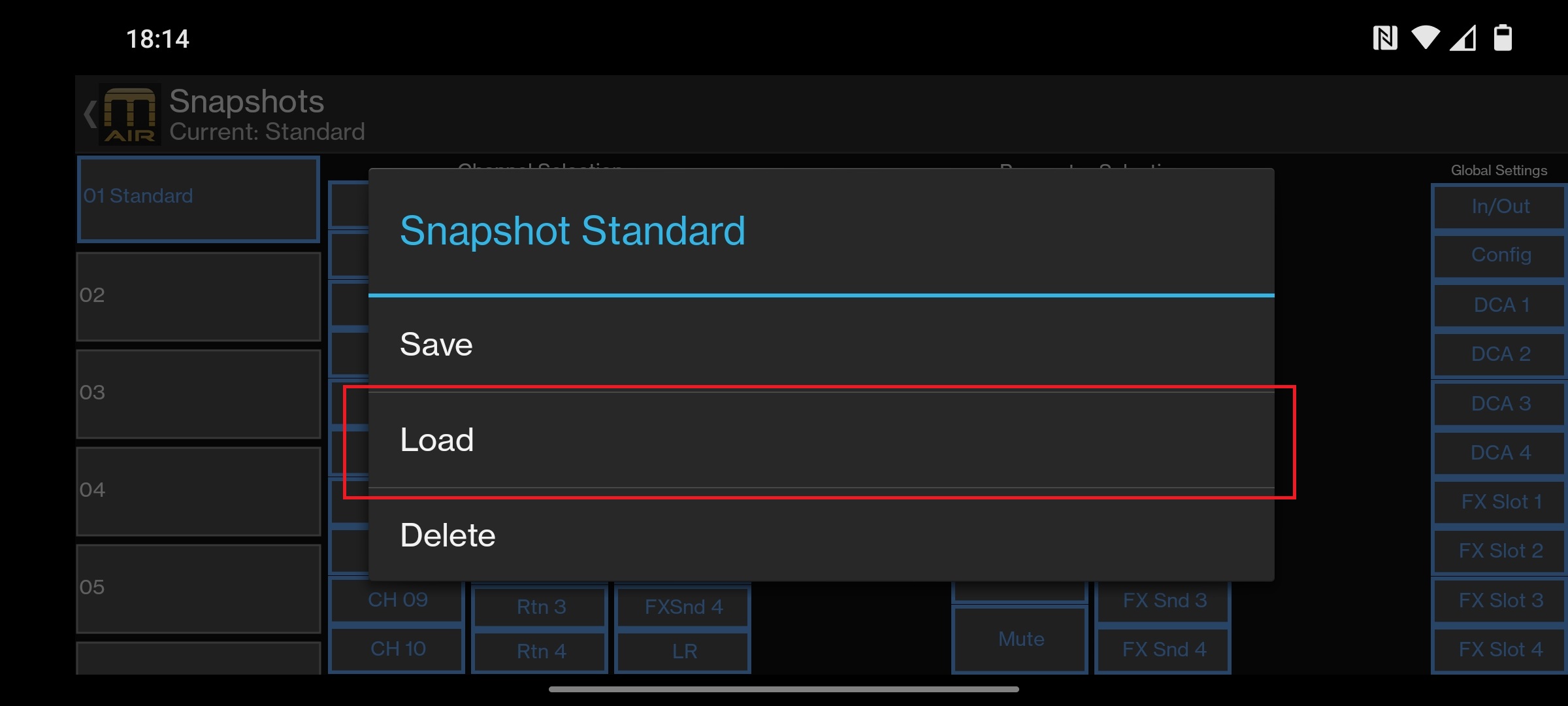

4. In dem neuen Fenster auf „Load“ tippen. (Link zum Bild auf Tablet)

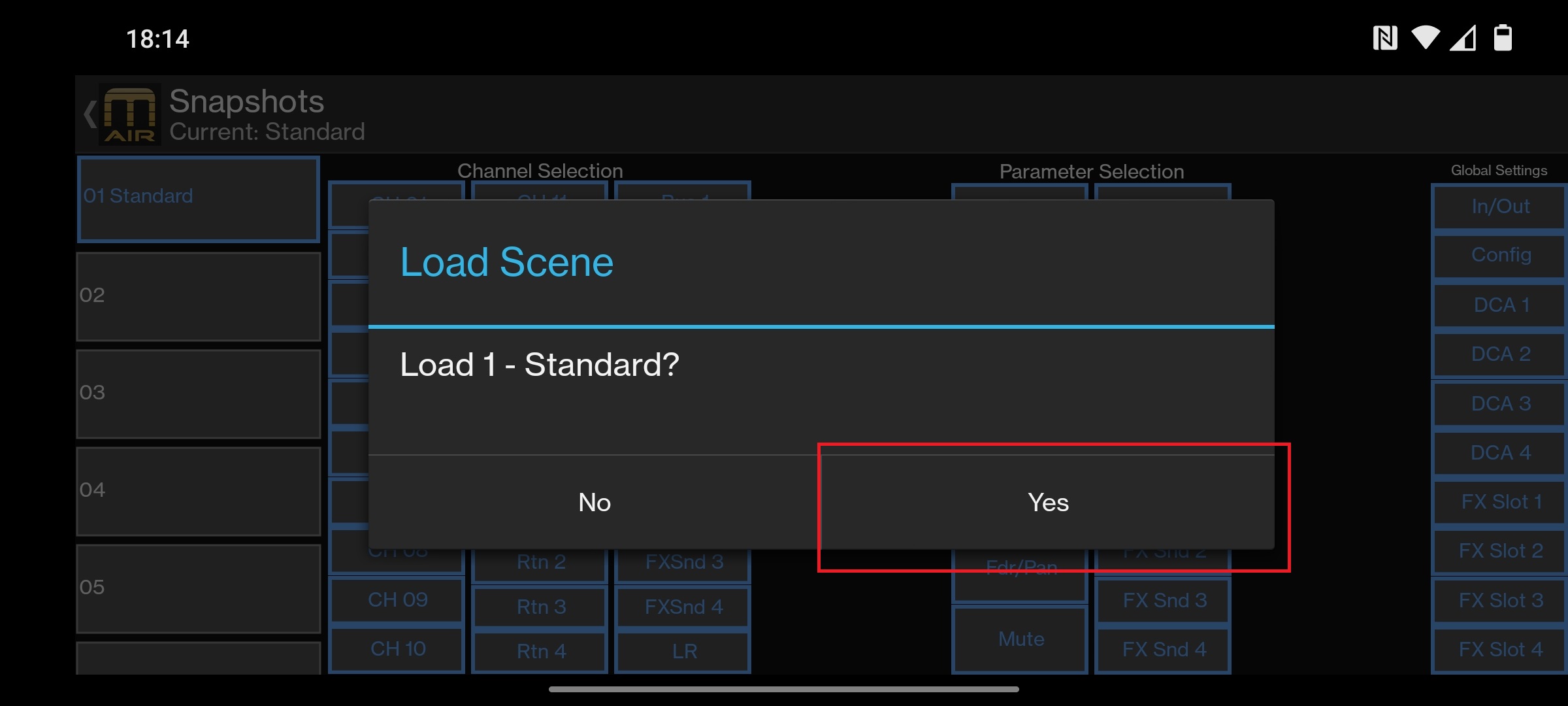

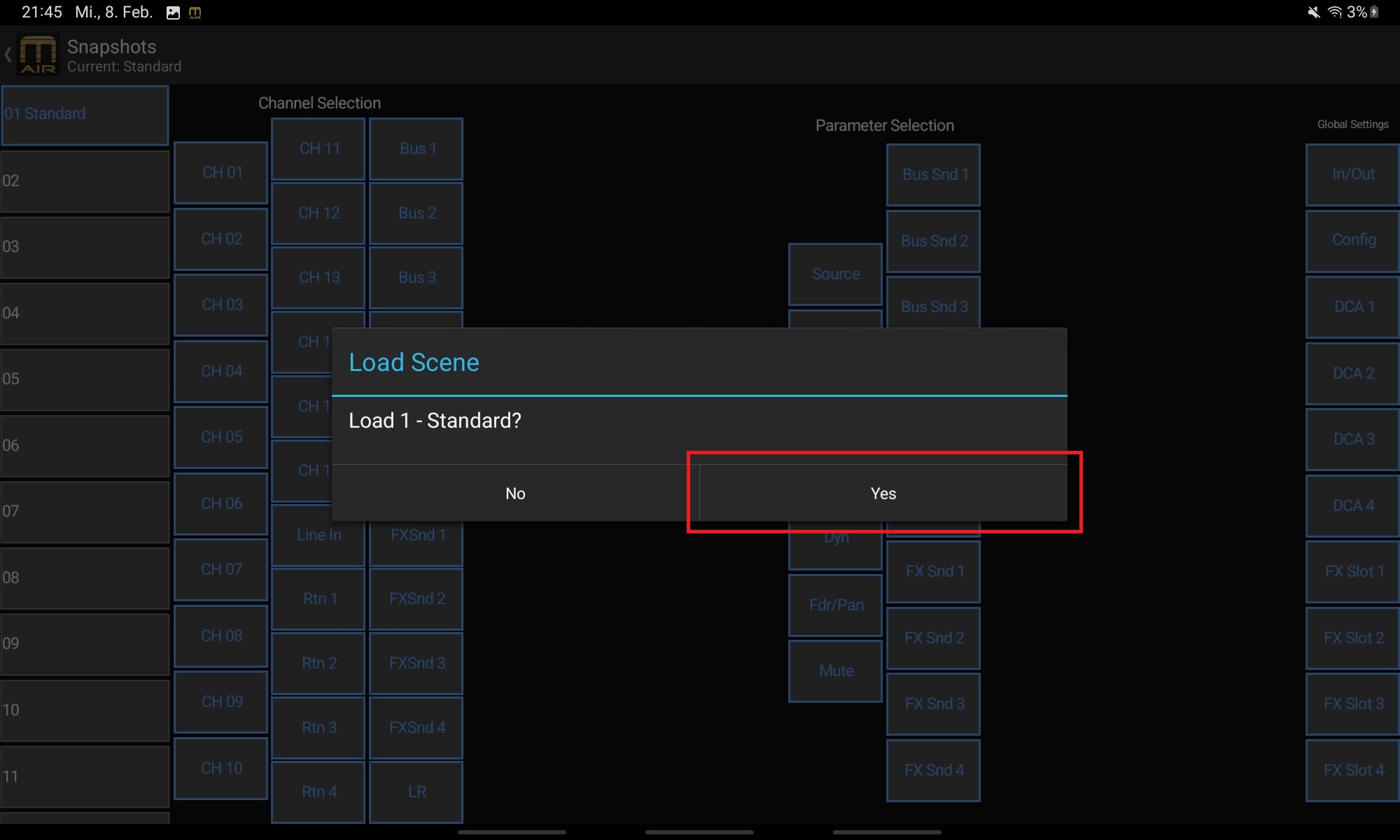

5. Danach mit „Yes“ bestätigen. (Link zum Bild auf Tablet)

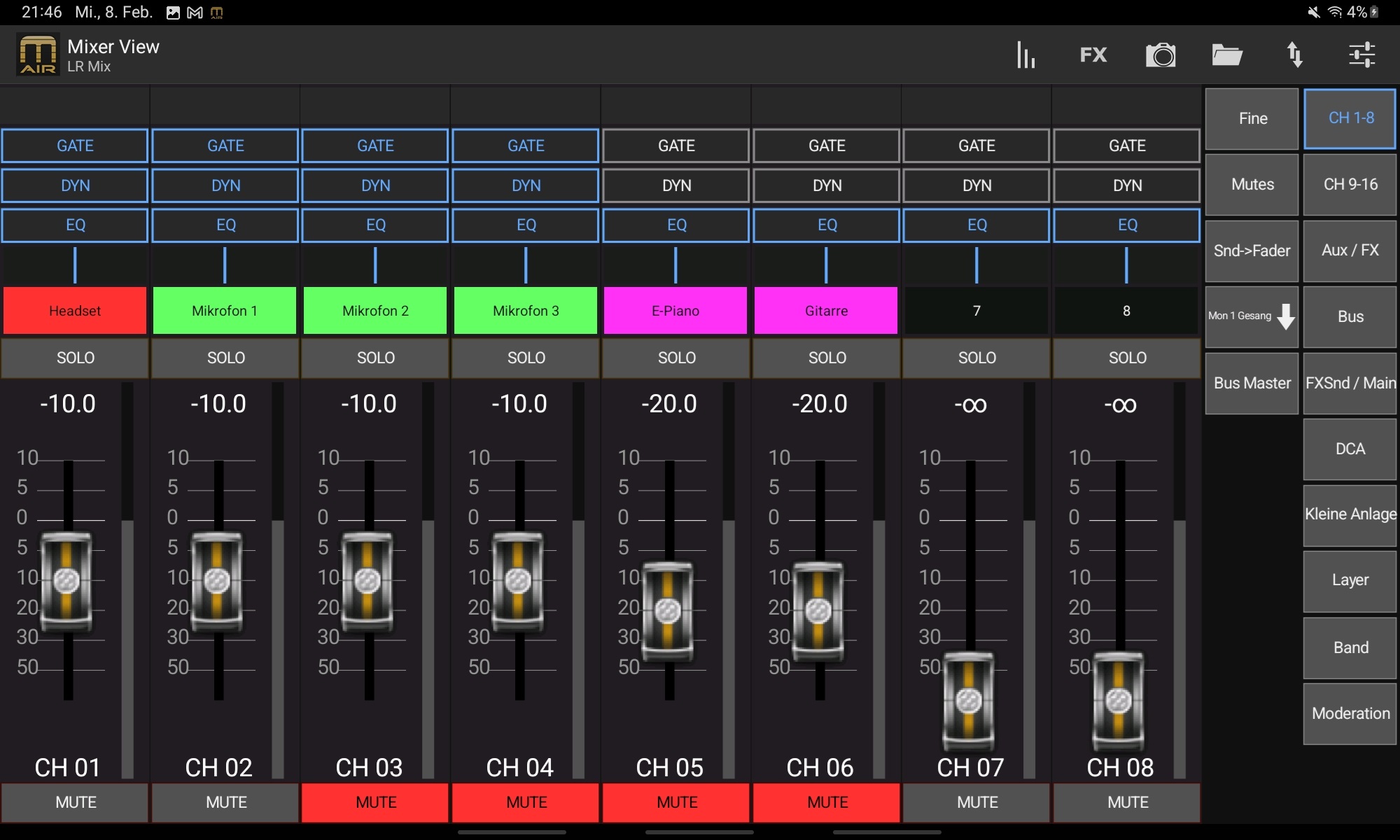

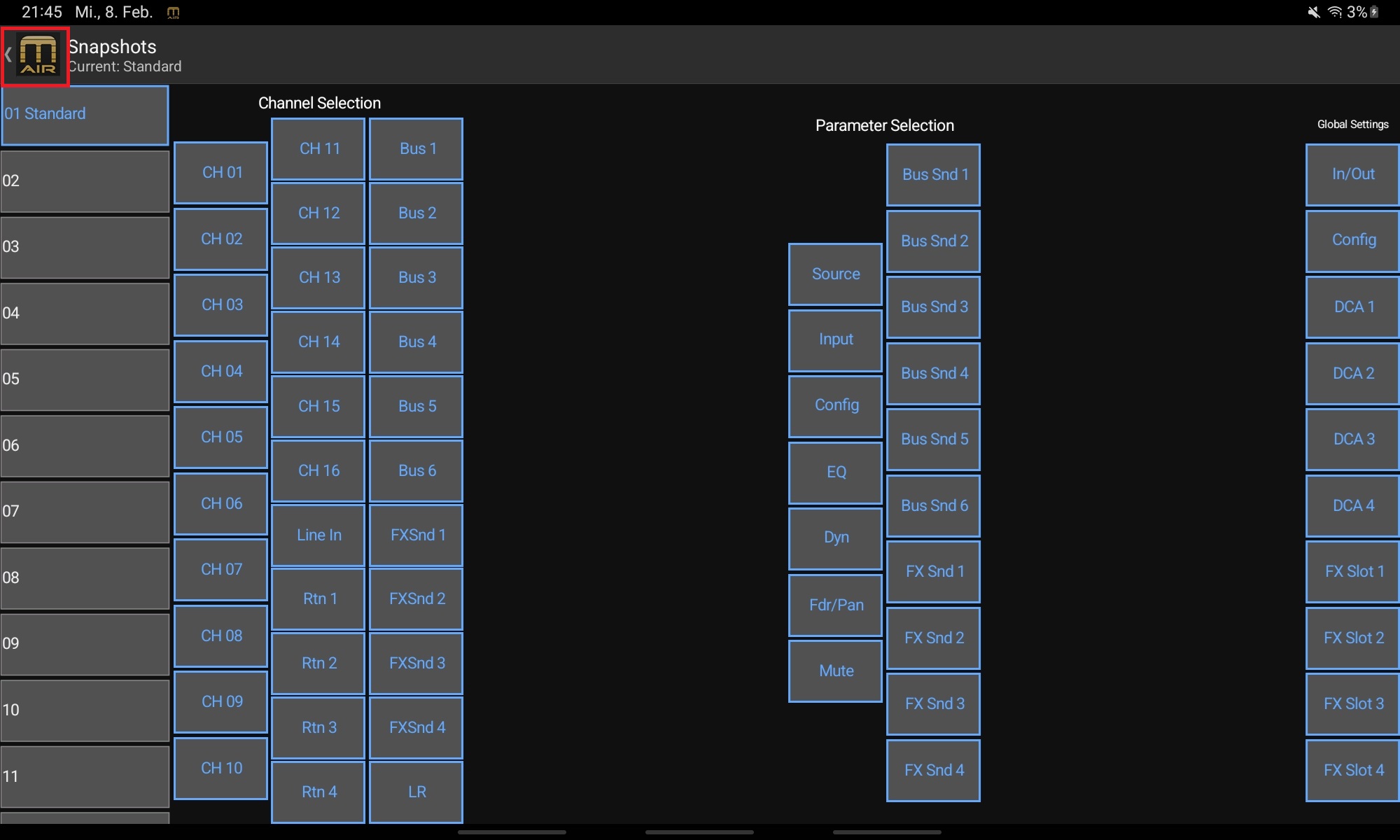

6. Die Standard-Szene ist geladen. Über den Pfeil oben links komm man zum Mischpult zurück. (Link zum Bild auf Tablet)

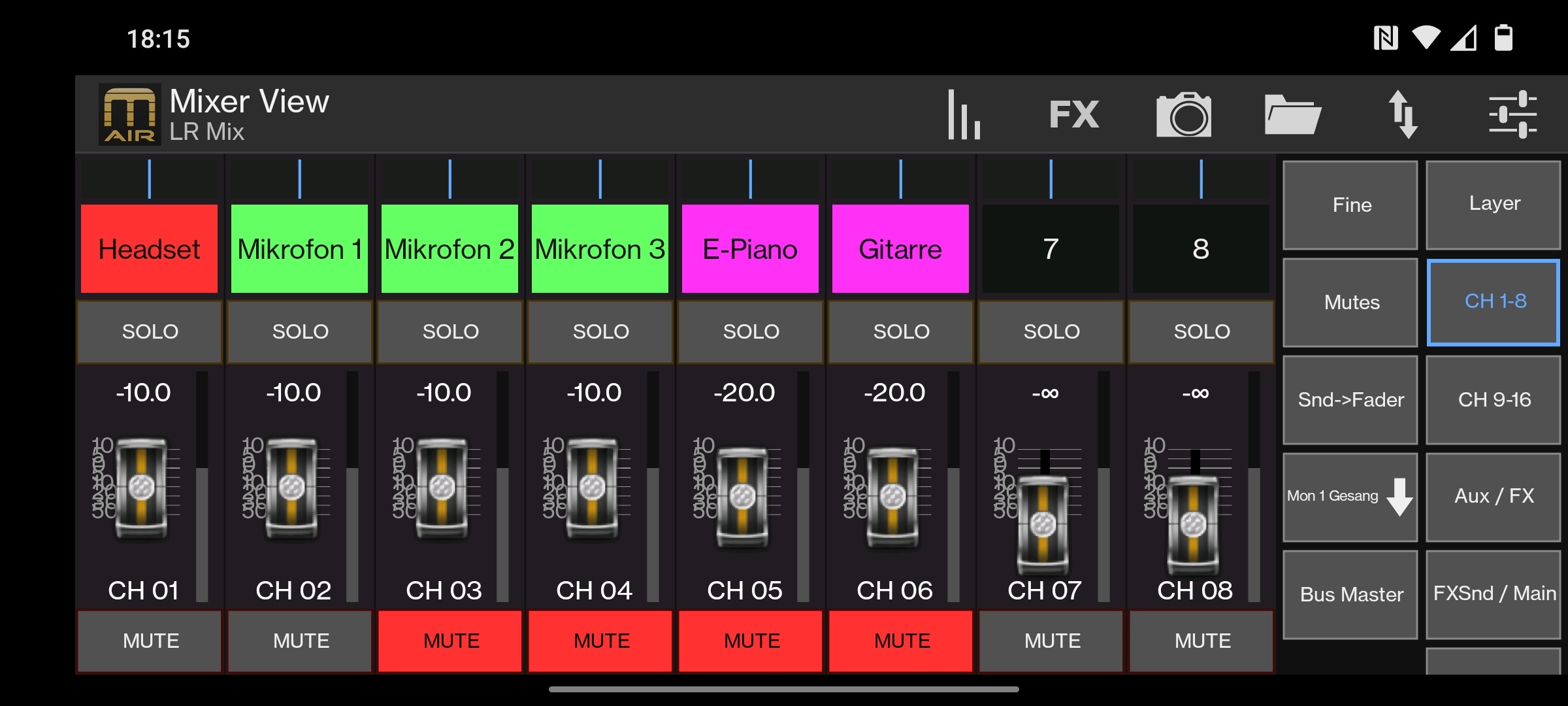

7. Falls das Mischpult nicht wie im folgenden Bild aussieht, muss mit der Anleitung: „Mischpult Standard Szene wiederherstellen (erweitert)“ fortgefahren werden. (Link zum Bild auf Tablet)

Um die Standard Szene im Mischpult wiederherzustellen wird ein Laptop/PC und ein LAN-kabel benötigt:

1. „M AIR Edit“ für Windows oder Mac Herunterladen und installieren (falls noch nicht vorhanden)
2. Folgende Datei herunterladen und entpacken
   Standard-Szene-mobile-Tonanlage_v1.3.0.zip

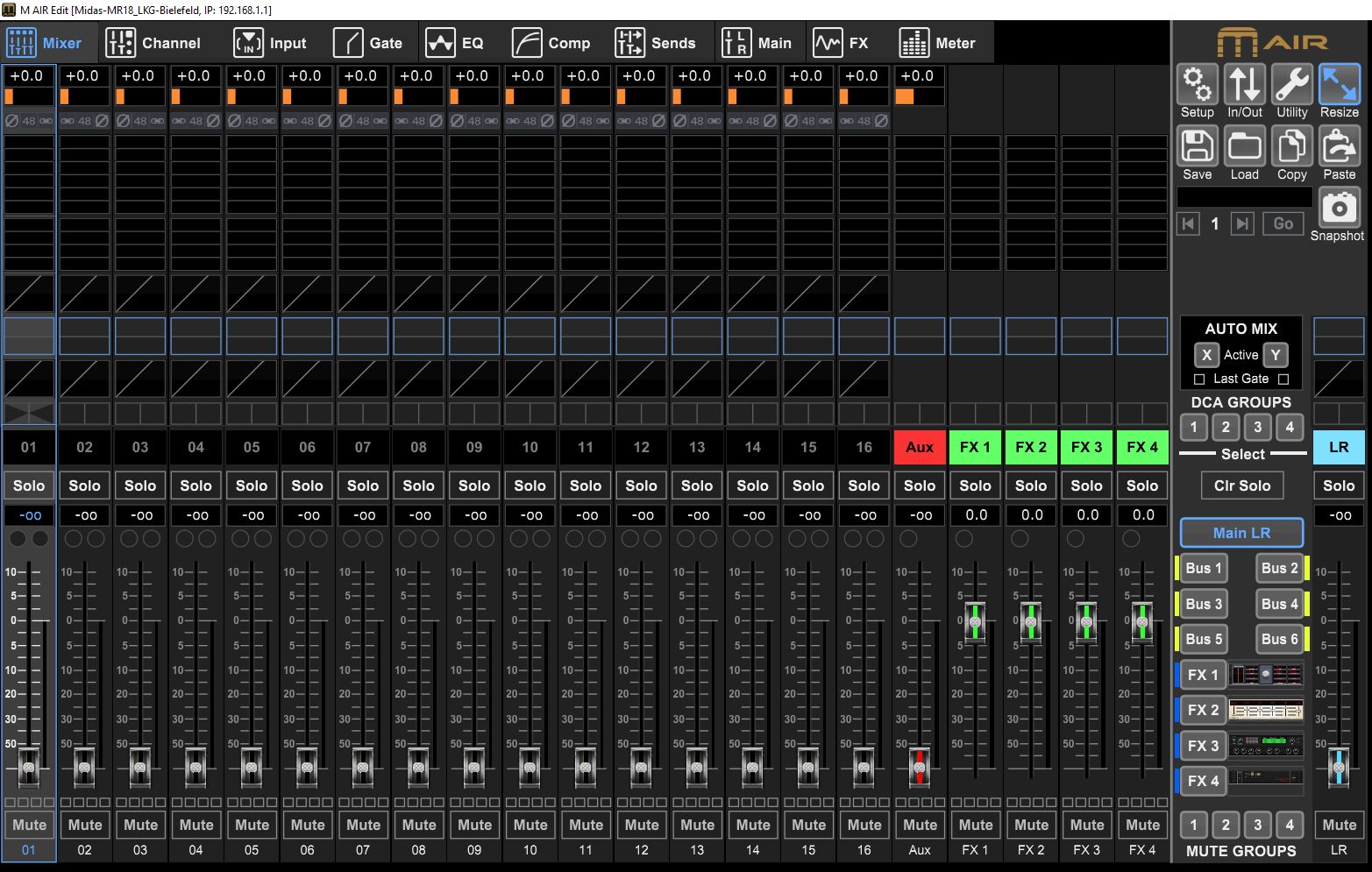

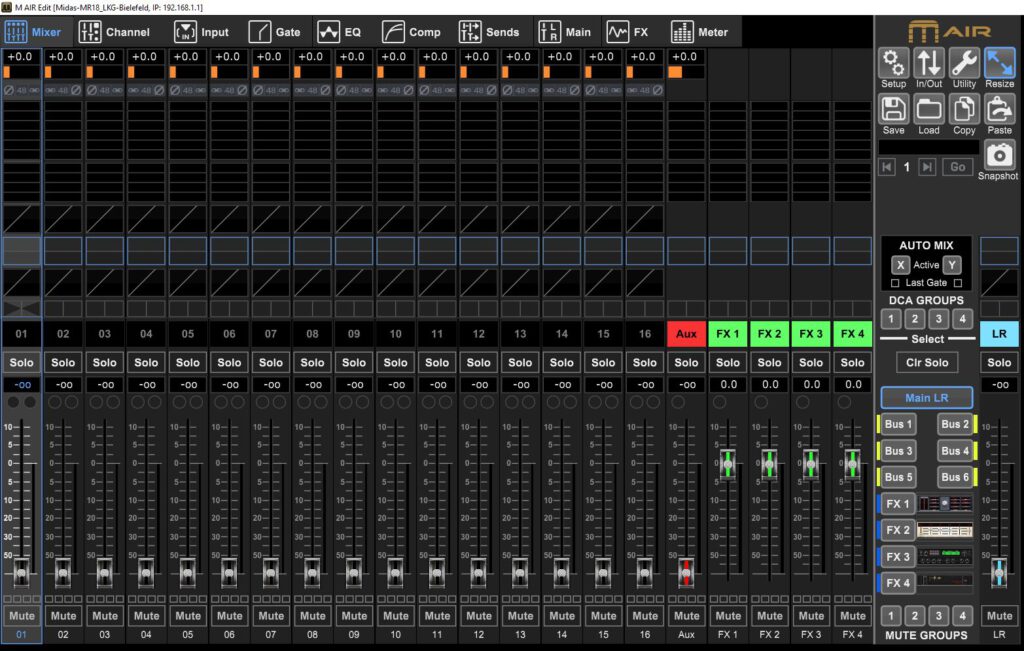

3. M-AIR Edit öffnen

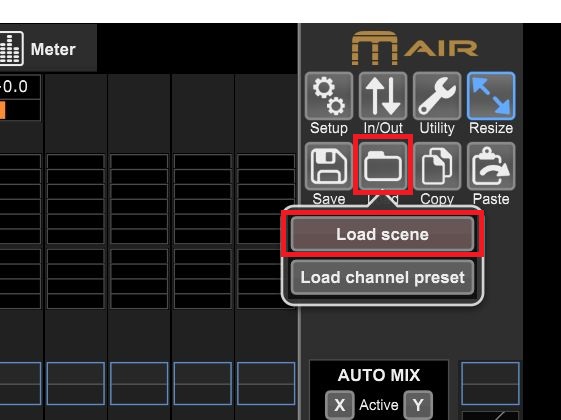

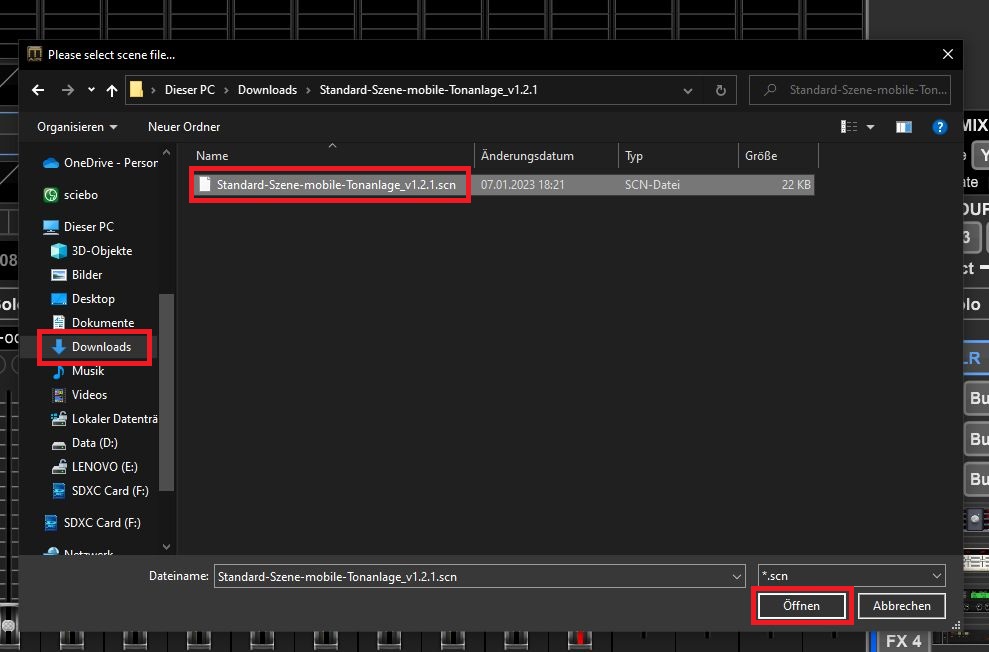

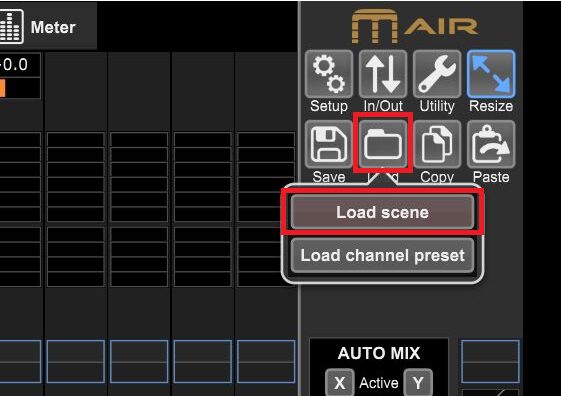

4. über „Load“ und „Load scene“ im Ordner „Downloads“ die „Standard-Szene-mobile-Tonanlage_v1.3.0.scn“ suchen und öffnen

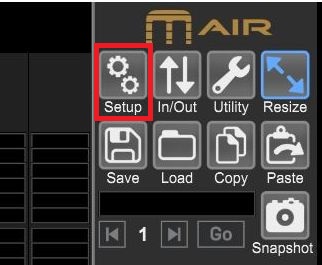

5. In „M AIR Edit“ das „Setup“ Menü öffnen

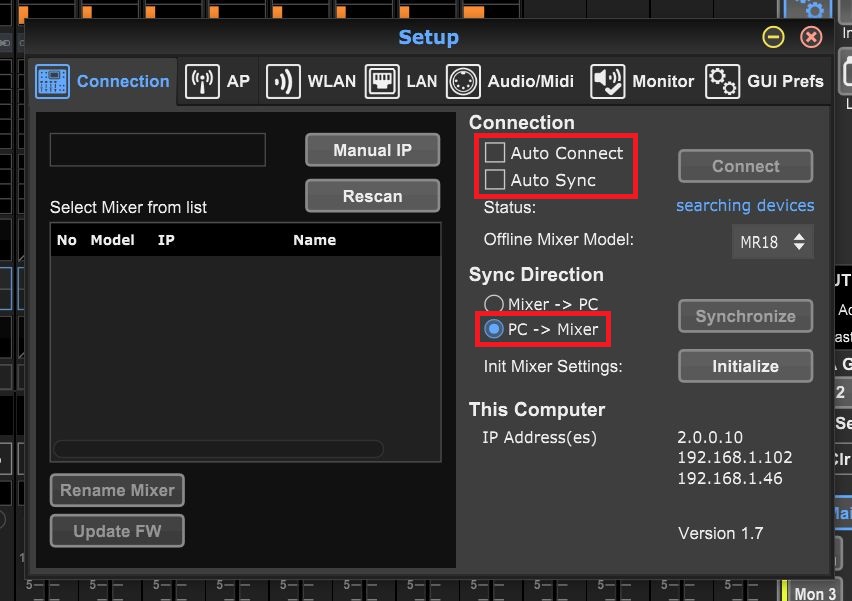

6. Überprüfen, dass die beiden Haken: “ Auto Connect“ und „Auto Sync“ entfernt sind und bei der Sync Direction „PC -> Mixer“ auswählen

7. Das Mischpult an den Strom anschließen
8. Den Laptop/PC über ein LAN-Kabel mit dem Mischpult verbinden
   WICHTIG: den LAN-Anschluss oben links „REMOTE“ benutzen!
9. Auf dem Mischpult den kleinen Schiebeschalter nach ganz links auf „ETHERNET“ stellen

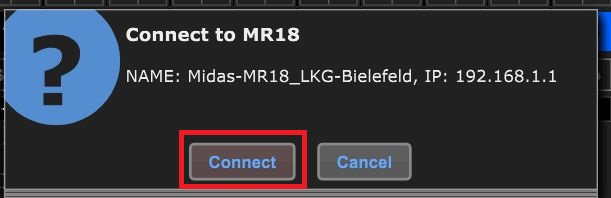

10. Falls ein Popup-Fenster mit „Connect to MR18“ erscheint, auf „Connect“ klicken und bei Punkt 14. weiter machen

11. Ansonsten erscheint nach spätestens 10 Sekunden links in der Liste das Mischpult: „1 | MR18 | 192.168.1.1 | Midas-MR18_LKG-Bielefeld“

12. diesen Eintrag anklicken

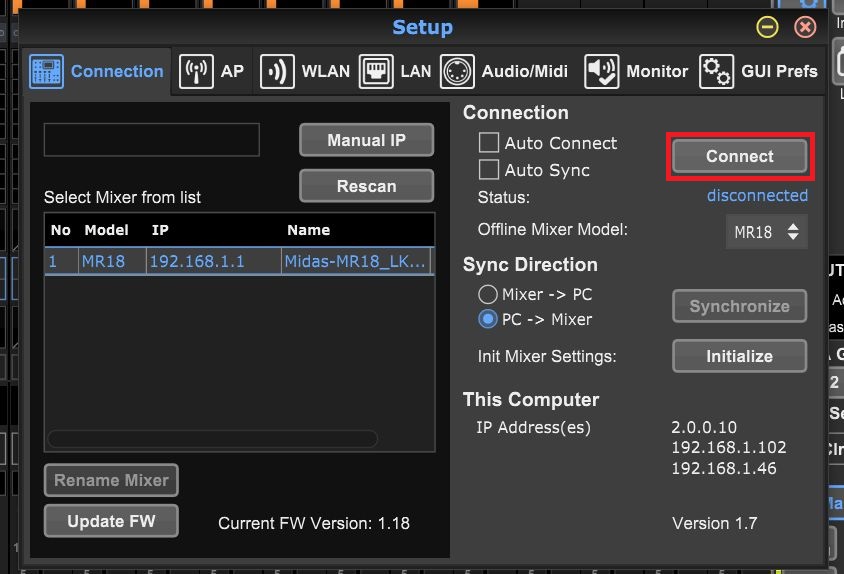

13. auf „Connect“ klicken

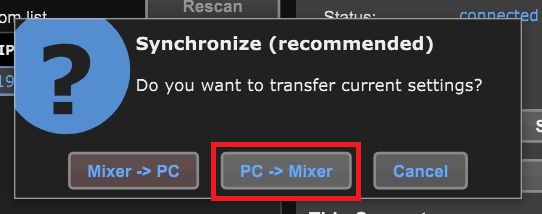

14. im Popup-Fenster „PC -> Mixer“ auswählen

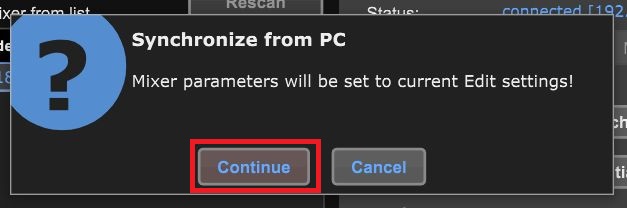

15. im nächsten Popup Fenster „Continue“ anklicken

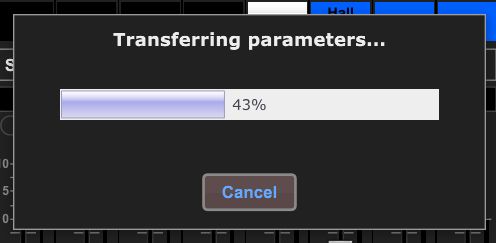

16. wenn der Ladebalken durchgelaufen ist, kann das Programm „M AIR Edit“ geschlossen werden und das LAN-Kabel entfernt werden

17. Zuletzt den kleinen Schiebeschalter auf dem Mischpult nach ganz rechts auf „ACCESS POINT“ schieben
